W型鑄鐵管件 - 變徑大小頭管件簡介：

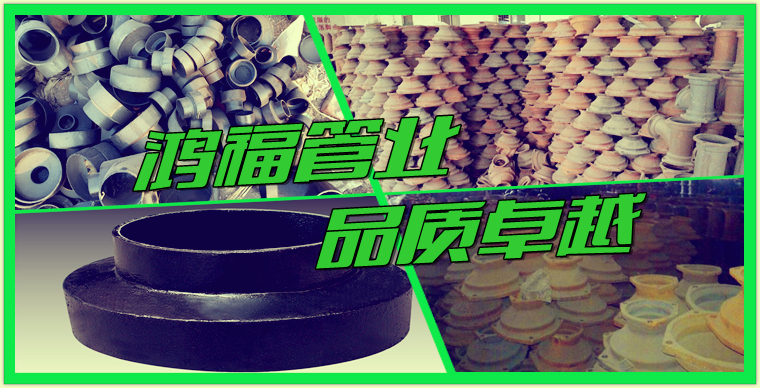

又稱為W型鑄鐵排水管件 - 變徑大小頭, 異徑管。用于兩種不同管徑的管道之間的連接，按照形狀的不同，分為同心變徑和偏心變徑兩種。(如附圖所示) 其主要的作用是改變流體口徑大小。變徑大小頭是W型鑄鐵管中經常用到的鑄鐵排水管件，是在安裝施工中常用管件，應用廣泛。
W型鑄鐵排水管件變徑大小頭具有無法蘭盤，節省空間，而鑄鐵管長度可以在現場按需裁切，安裝快捷，拆裝方便，便于維修更換等優點。其連接的可曲撓性和抗震性能良好的特點外，同時還具有可同步施工、鑄鐵管材利用率高、便于管道清通、減少了水壓試驗次數、縮短工期提高經濟效益的特點。
W型鑄鐵排水管和W型管件變徑大小頭采用不銹鋼卡箍連接，內襯橡膠圈柔性連接，抗震性能高、密封性能好，允許在一定范圍內擺動且不會滲漏。無論是在國內還是國外，W型鑄鐵排水管和管件均得到了廣泛的使用。不銹鋼卡箍連接安裝方便。易操作，安裝快。
W型鑄鐵管件分類：
從管道系統構成上，鑄鐵排水管材可以分為直管、管件、輔件三大類。
直管是管道系統的主要構成間分；品種繁多的管件是實現排水系統功能的保證(匯集,轉向,透氣,閉水閉氣,消能緩壓,檢查清障等)；輔件主要起連接、密封作用。
W型是我國常用的連接方式，具有徑向尺寸小(無法蘭盤)、便于布置、節省空間、長度可以在現場按需套裁、節省管材、拆裝方便、便于維修更換等優點。
W型鑄鐵管件，變徑大小頭優點：
1. 噪音低、強高、壽命長
2. 柔性抗震
3. 耐高溫，阻燃防火
4. 無二次污染，可再生循環使用
5. 柔性鑄鐵排水管具有較強的抗曲撓、伸縮變形能力和抗震能力，具有廣泛的適用性。
W型鑄鐵管件變徑大小頭標準：GB12772-2008，GB12772-1999、ISO6594、ASTM888（CISPI301）、KSD4307、BS416、EN877
W型鑄鐵管件變徑大小頭口徑：Φ50, Φ75, Φ100，Φ150，Φ200，Φ250，Φ300
W型鑄鐵管件變徑大小頭安裝原則和注意事項：
1：先地下，后地上；先主管，后支管；先大管，后小管；先直管，后管件。
2：W型鑄鐵排水管采用平口連接對管材質量要求高，對排水鑄鐵管的外徑橢圓、壁厚及橡膠圈的物理性能都有較高的要求。對于鑄鐵管件變徑規格尺寸同樣要求很高，要求能與直管很好配合使用。
3：W型排水鑄鐵管的安裝施工應該嚴格按照操作工序執行，特別是在鑄鐵管直管安裝時每根管接口處需用立管卡將立管固定在建筑物的承重墻上，橫管在每個接口處均應加設吊架。
|
|
|
|
|
公稱口徑
|
尺寸,mm
|
公稱口徑
|
尺寸,mm
|
|
Dg
|
dg
|
L
|
Dg
|
dg
|
L
|
|
75
|
50
|
92
|
200
|
100
|
114
|
|
100
|
50
|
92
|
125
|
127
|
|
75
|
92
|
150
|
127
|
|
125
|
50
|
102
|
250
|
100
|
140
|
|
75
|
102
|
125
|
152
|
|
100
|
102
|
150
|
152
|
|
150
|
50
|
102
|
200
|
152
|
|
75
|
102
|
300
|
200
|
152
|
|
100
|
102
|
250
|
178
|
|
125
|
114
|
|
|
|
|
|
以上數據僅供參考，更多詳情請關注：http://www.zhizhen02.cn
|
